per imbarcazioni da 6 a 9 metri.
Serie T (T=twin) a doppia canalina permette di issare e armare la vela nuova prima di ammainare la vecchia, perfetto in regata o per una seconda vela. Montaggio su lande, regolabile in larghezza.
Dotato di nuovo modello di tamburo antibloccaggio orientabile su 360° per una migliore guida e sicurezza. Questo sistema offre un’ottima protezione del tamburo e permette una discreta integrazione delle viti di fissaggio delle lande.
strallo Ø mm. 4 - 7
Capacità del tamburo mt. 13,
Ø treccia mm. 6.

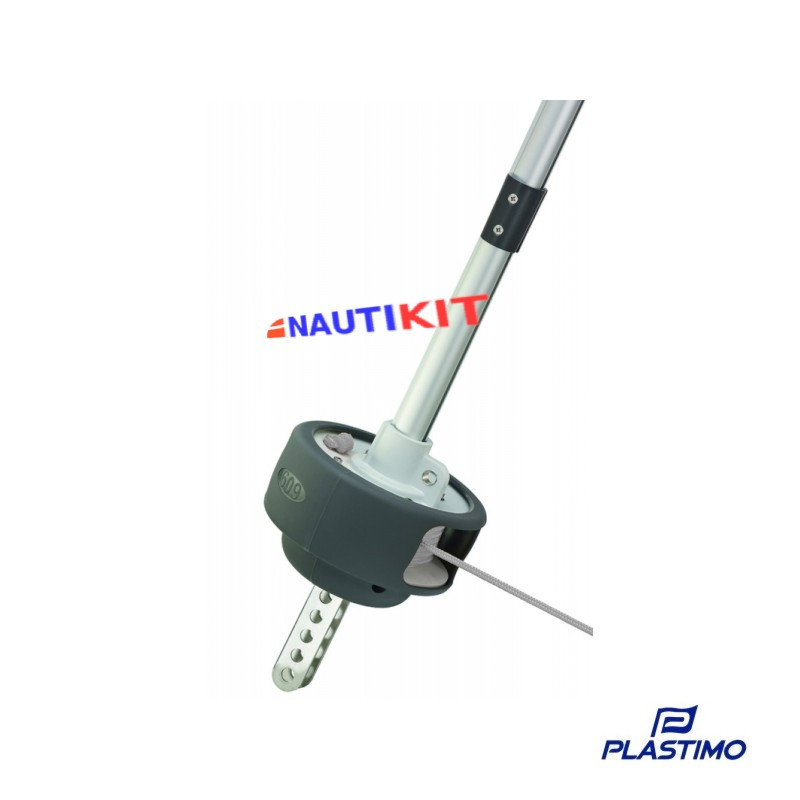

AVVOLGITORE PLASTIMO 609-T

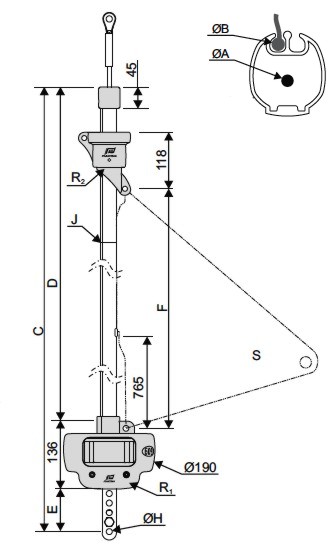

Misure
|
ØA : |
Strallo : Ø4-7mm |
ØB : | ralinga :Ø5mm |
| C | D | E | F | G |
| 8.79m / 8.96m | 8.50m | 115mm / 285mm | 8.36m | 2 gole |
| ØH | J | R1 | R2 | S |
| 12.5mm |
Giunzione Delrin |
cuscinetti Delrin inox |
cuscinetti Delrin, Torlon |
25m² |

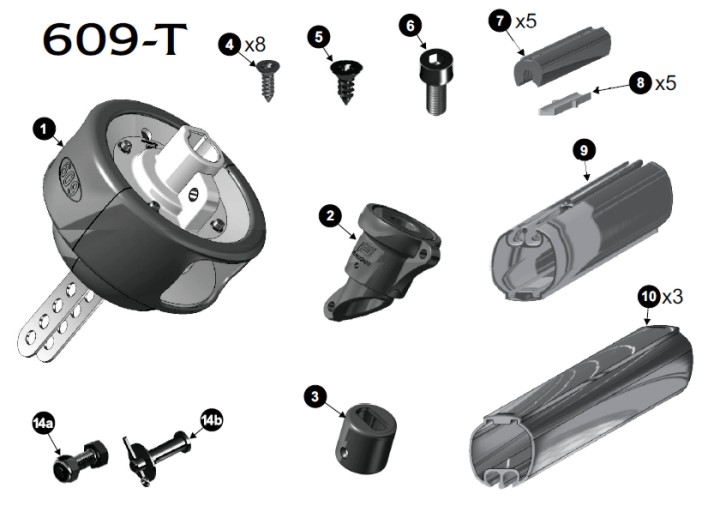

Componenti
L'avvolgitore è munito di sfere inox e Delrin molto resistenti. Il nuovo mulinello è munito di sfere Torlon e Delrin, che permettono di aumentare considerevolmente le prestazioni e la resistenza meccanica dell'avvolgitore.
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 insieme tamburo | 1 mulinello | 1 Terminale profilato |
8 viti Ø3.9x12.7 (collegamento profilati) |
1 vite lamiera Ø4.8x12.7 (terminale profilato) |
1 vite a brugola M5x12 |
| 7 | 8 | 9 | 10 | 11a | 11b |
| 5 Pezzi di giunzione | 5 Guide strallo | 1 profilato basso | 2 Profilati intermedi |
1 Vite M12x35 |
- |
Scarica dai file allegati le istruzioni per il montaggio
