Per imbarcazioni da 6 a 9 metri.
Serie S.
Il reefing del fiocco della serie S presenta un profilo a scanalatura singola (S per "single"). Il suo sistema di assemblaggio brevettato consente un'installazione molto semplice senza necessità di eliminare lo strallo esistente. Le lande sono regolabili in altezza.
Ralinga Ø 6,5mm
Fornito completo per strallo mt 9,22
Dim. max genoa m² 25
Strallo Ø mm 4 - 7
Capacità del tamburo mt 13
Treccia Ø mm 6
Avvolgitore dotato di nuovo modello di tamburo antibloccaggio orientabile su 360° per una migliore guida e sicurezza. Questa concezione offre un’ottima protezione del tamburo e permette una discreta integrazione delle viti di fissaggio delle lande. L'avvolgitore è munito di sfere inox e Delrin molto resistenti. Il nuovo mulinello è munito di sfere Torlon® e Delrin®, che permettono di aumentare considerevolmente le prestazioni e la resistenza meccanica dell'avvolgitore.
Ralinga Ø 6,5mm
Fornito completo per strallo mt 9,22
Dim. max genoa m² 25
Strallo Ø mm 4 - 7
Capacità del tamburo mt 13
Treccia Ø mm 6

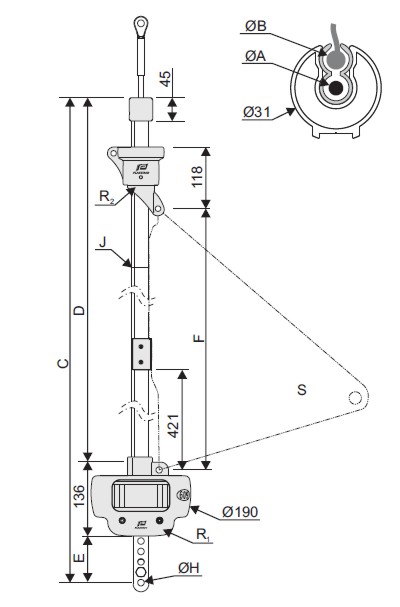

Misure
|
ØA : |
Strallo : Ø4-7mm |
ØB : | ralinga :Ø6,5mm |
| C | D | E | F | G |
| 9.22 m | 8.94m | 115mm | 8.80m | 1 gola |
| ØH | J | R1 | R2 | S |
| 12.5mm |
Giunzione Alluminio |
cuscinetti Delrin, inox |
cuscinetti Delrin, Torlon |
25m² |

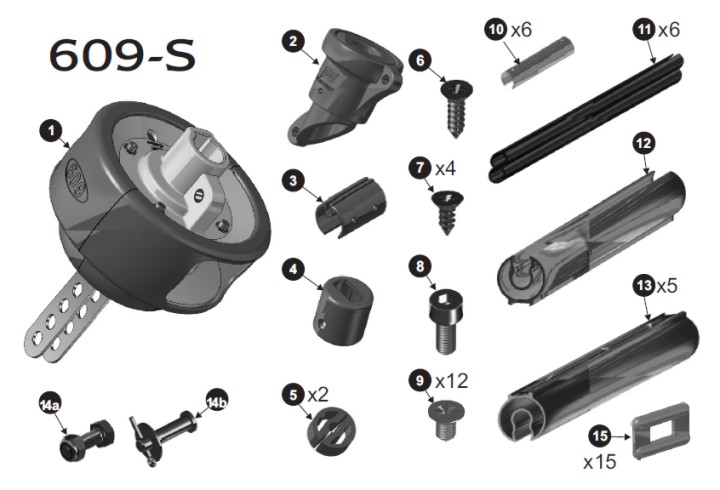

Componenti
Leggero e resistente, dotato di 2 cuscinetti a sfere in derlin su tamburo a mulinello.
Tutti i componenti sono realizzati in poliammide.
| 1 | 2 | 3 | 4 | 5 |
| 1 insieme tamburo | 1 mulinello | 1 guida ralinga |
terminale profilo |
2 supporti |
| 6 | 7 | 8 | 9 | 10 |
| 4 viti lamiera Ø3.9x9.5 (guida ralinga) |
1 vite lamiera Ø4.8x12 (terminale profilo) |
1 vite a brugola M5x12 (profilo basso) |
12 viti M5x8 (collegamento profili) |
6 Pezzi di giunzione |
| 11 | 12 | 13 | 14 | |
| 6 Profili PVC | 1 profilo basso | 5 Profili intermedi | 1 Vite M12x35 |
Scarica dai file allegati le istruzioni per il montaggio
Kit complementare composto da nr. 1 profilo in alluminio lungo 1,5 m, 1 profilo in plastica lungo 1,5 m. e nr.1 chiavetta con viti.
