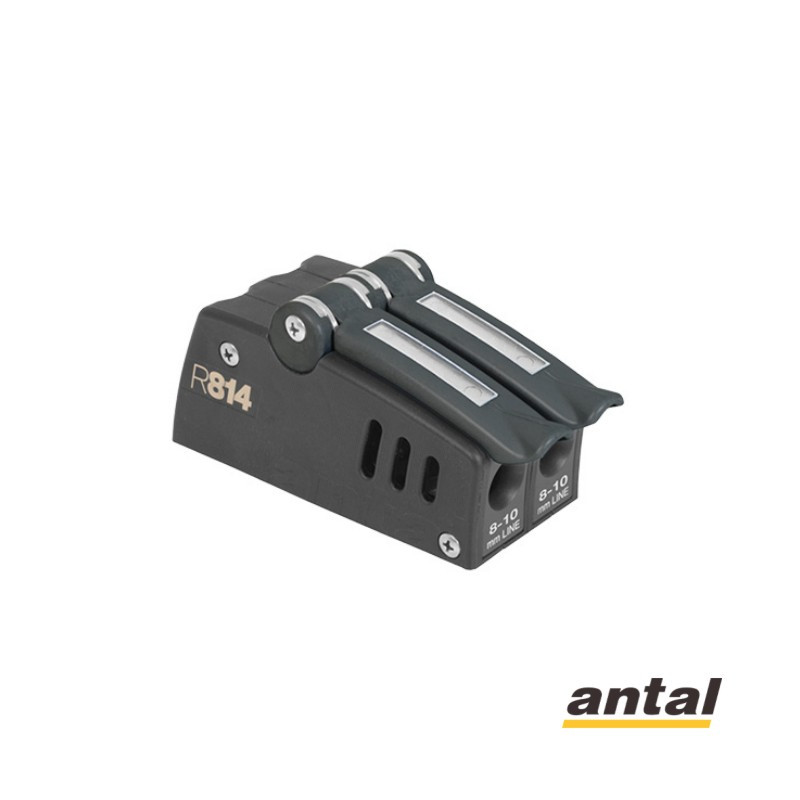

V-Cam R814

La nuova serie di stopper Antal per carichi fino a 1500 kg utilizza una grande camma a V: il sistema V-grip Antal. Tre taglie per diametri 8-10, 10-12 e 12-14 mm in cinque versioni: singolo, doppio, triplo, quadruplo e per montaggio laterale. Batterie di 5 o più stopper su richiesta.

	Piastre laterali
	L’ingresso della manovra è protetto da guide in acciaio per la migliore scorrevolezza.
	Aperture laterali
	Spruzzare acqua dolce attraverso le aperture laterali per la pulizia
	Anello di uscita
	L’anello di uscita, integrato nella base, offre la massima resistenza ai carichi laterali
	Etichette manovre
	Sono disponibili set di etichette in inglese, francese e italiano, rispettivamente MOD. 513E, 513F e 513I. Ogni set comprende 23 diverse etichette in tre colori: nero, verde (lato destro) e rosso (lato sinistro) per un totale di 69 etichette.
	Manovra inclinata verso l’alto
	Base inclinata di 3° per orientare meglio la manovra al verricello.

	V-GRIP Il V-Grip è un brevetto Antal per il bloccaggio delle drizze. Lavora esercitando la pressione su tre lati del tessile, garantendo un maggiore attrito e quindi con una pressione minore al fine di non danneggiare la manovra.
-	RECUPERO MANOVRA La manovra, che può essere recuperata con la leva chiusa, si blocca nella nuova posizione senza scivolamenti.
	APERTURA La manovra può essere rilasciata sotto carico, il meccanismo Antal garantisce l’apertura anche sotto carichi elevati.

I carichi massimi riportati nel diagramma sono il risultato di numerosi test su differenti tessili. Valori più alti possono danneggiare la calza non lo stopper. I test forniscono i risultati migliori sul Dyneema™ con calza mista in kevlar/poliestere, ottimi anche i risultati con calza e anima in poliestere, mentre sono scadenti i risultati sul Dyneema™ con calza in poliestere. In caso di scivolamento può essere una soluzione passare ad una versione più piccola: per esempio se un 10 mm scivola con lo stopper 10-12, la soluzione sarà usare uno stopper 8-10.

TIPO	T mm	PESO kg	BULLONI N x Ø mm
singolo	36.5	0..56	2 x Ø8
doppio	65.5	1.05	4 x Ø8
triplo	94.5	1.50	6 x Ø8
quadruplo	123.5	2.00	8 x Ø8
orizzontale	---	0.70	2 x Ø8 + 1 x Ø5

Lo stopper prevede guide di ingresso e di uscita della manovra così da permettere piccole deviazioni laterali. Per deviazioni più ampie si raccomanda l’uso di rulliere o Multi Ring Organizer.

I modelli orizzontali sono disponibili nelle due versioni sinistra e destra
